SCSI parity generátor
- máte SCSI řadič bez parity a harddisk, u kterého nelze paritu vypnout?
Tak právě pro Vás je následující zapojení. Jak je již z názvu patrné, jedná se o generátor parity, který připojíte přímo na SCSI sběrnici.

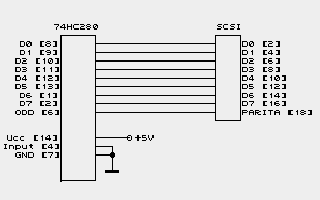

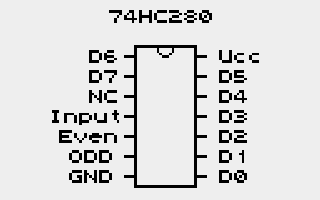

Celý generátor tvoří pouze jeden integrovaný obvod MH74HC280 jehož vývody jsou popsány na obrázku 1. Celé zapojení je potom na obrázku 2. Napájení +5V zízkáme z napájení harddisku (u PC zdrojů je to červený drát, černý je zem).
Převzato z časopisu GhoST
